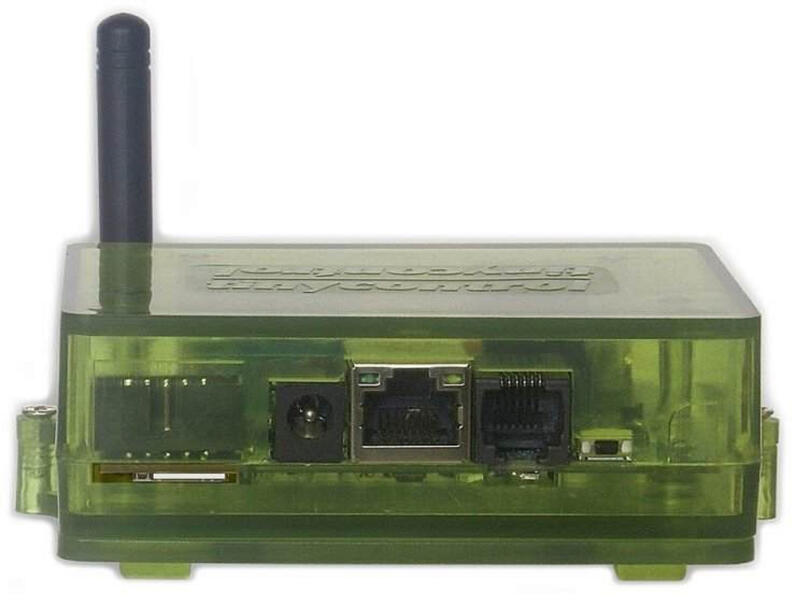

Controler TINYCONTROL LAN cu releu v4.0, wifi, modem LTE, MQTT, I/O digital, intrări analogice, I2C, 1wire, RS485, modbus Controler LAN Tinycontrol v4.0 LTE

Versiune cu modem LTE încorporat.

Controlerul LAN cu releu este un dispozitiv simplu, universal și accesibil pentru controlul ieșirilor pe baza informațiilor de la diverși senzori. Servește ca server web care afișează diferite tipuri de senzori și permite controlul de la distanță al ieșirilor.
În plus, este posibil să programați evenimente și măsuri adecvate pentru a îndeplini condițiile de pe unul dintre senzori. Potrivit pentru multe aplicații, poate fi un planificator care permite pornirea/oprirea dispozitivului la o anumită oră sau pentru o anumită perioadă de timp. Sunt disponibile 3 ieșiri PWM pentru controlul iluminatului sau al motorului electric.

Noul controler LAN v4.0 integrează toată experiența IoT într-un singur dispozitiv universal. Reprezintă o continuare lină a seriei anterioare, acum într-o formă mai practică.

Trei interfețe de comunicare:
Puteți utiliza conexiunea prin cablu Ethernet, conexiunea wireless Wi-Fi (802.11n) sau ambele simultan. Este disponibilă și o conexiune LTE. Controlerul LAN poate fi configurat complet de pe pagina web, care este disponibilă pe serverul web încorporat. De asemenea, este posibil să trimiteți comenzi arbitrare către dispozitiv prin protocolul HTTP (ignorând pagina web) sau MQTT (după configurarea conexiunii).

Comparație între versiunile 3.8 și 4.0:

Exemple de utilizare:

Reglarea automată a încălzirii atunci când temperatura scade sau crește în afara limitei stabilite
Pornirea/oprirea luminilor sau a altor dispozitive
Monitorizarea/controlul centralei solare – tensiunea bateriilor, tensiunea și curentul de la panourile fotovoltaice, puterea și producția de la invertor, comutarea aparatelor în funcție de intensitatea luminii solare a panourilor etc.
Reglarea irigației/detectarea inundațiilor
Securitate pe baza senzorului PIR sau detectarea deschiderii ușilor/ferestrelor
Monitorizarea de la distanță a regulatoarelor solare Sofarsolar conectate prin magistrala modbus a controlerului LAN

Hardware:

3 intrări analogice cu interval comutabil - (2× 0–3,3 V sau 58 V, 1× 0–5 V sau 58 V), pentru măsurarea tensiunii curentului continuu, a curentului alternativ (senzori suplimentari), senzori de presiune de funcționare, termocupluri, senzori de distanță, fotorezistori pentru măsurarea iluminării și multe altele
4 intrări logice – ca senzor de stare pentru monitorizarea deschiderii, senzori infraroșu de mișcare, pentru butonul de comutare manuală cu posibilitatea modului bistabil, ca contor de impulsuri de la contorul de energie electrică, ca contor de timp între resetările succesive ale intrărilor
Intrare 1Wire și I2C – până la 8× senzor de temperatură DS18B20, I2C pentru conectarea diferitelor dispozitive, de exemplu, senzori de temperatură și umiditate, senzori de calitate a aerului (PM), senzori pentru măsurarea CO2, afișaje OLED cu posibilitatea de a configura textul afișat și altele (vezi lista senzorilor acceptați mai jos)
Interfață UART pentru comunicarea cu dispozitive externe prin portul serial
Magistrala RS-485 pentru suportul dispozitivelor cu protocolul Modbus RTU
1 releu (NC, NO, C), 10 A/250 V
1 ieșire cu tranzistor, furnizează tensiune de alimentare la ieșire, pentru controlul dispozitivelor cu un consum de curent de până la 0,6 A
4 ieșiri cu tranzistor (OC) pentru releu de comutare
3 ieșiri PWM de la 1 Hz la 1 MHz
Măsurarea temperaturii, umidității și a tensiunii de alimentare pe placă

Software:

Interfață web modernă și responsivă
Posibilitatea configurării proprii a panoului de stare, încărcarea propriului fundal, selectarea și plasarea datelor și butoanelor necesare
Două niveluri de acces (autentificare) – ca administrator pentru configurare și ca utilizator pentru afișarea stării
Programator (Scheduler) pentru setarea a 50 de evenimente temporale programate
Tabel extins de evenimente cu posibilitatea de a introduce 3 condiții, inclusiv evenimente temporale din programator
Posibilitatea de a configura citirea de pe propriile dispozitive Modbus RTU – până la 5 dispozitive non-standard
Câine de pază (Watchdog) pentru monitorizarea și resetarea dispozitivelor cu adresă IP
Protocoale moderne de comunicare: SNMP, HTTP și MQTT
Suport pentru conexiuni criptate TLS pentru protocoalele HTTP, SMTP, MQTT sau SNMP v3
Client HTTP care permite configurarea și controlul altor dispozitive – de exemplu, controlul releului Wi-Fi (Smart Relay) sau afișarea datelor de la senzori în imaginea camerei (acceptă metodele de autentificare Basic Authentication și Digest Access Authentication)
Posibilitatea de a colecta date de la toate dispozitivele și senzorii conectați, comutarea de la distanță a ieșirilor și configurarea de la distanță prin protocolul MQTT în serviciul mqtt. ats. pl și în aplicația mobilă
Multe funcții disponibile prin intermediul serviciului menționat mai sus, cum ar fi setarea reacțiilor și a sarcinilor (efectuarea de acțiuni în anumite condiții și la un anumit moment) care acoperă mai multe dispozitive
Trimiterea de notificări prin e-mail, prin protocolul MQTT sau SMS (numai varianta LTE) ca urmare a unui eveniment
Posibilitatea de a trimite date de la senzori prin protocolul Modbus TCP
Control de la distanță de pe unul sau mai multe dispozitive prin UDP – util ca implementare a unui buton prin internet
Sincronizarea timpului cu internetul (NTP)
Menținerea stării ieșirilor și a contoarelor de energie până la restabilirea alimentării
Funcții convenabile de actualizare și backup a software-ului de pe pagina web a dispozitivului
Control wireless al dispozitivelor cu firmware Tasmota
Aplicații mobile

SPECIFICAȚII DE BAZĂ

Tensiune de alimentare: 8–58 V
Consum de energie: 0,5 W
PoE: da, 802.3af, mod A pasiv cu jumper
Interfețe: Ethernet 10/100Mbps, Wi-Fi (802.11n), LTE, slot nano SIM
Releu: 10 A, 250 VAC
Temperatură de funcționare: –20 până la +85 °C
Dimensiuni: 106 × 79 × 38 mm
Greutate: 130 g

Controlerul LAN este livrat cu o cutie de instalare pe șină DIN fără sursă de alimentare.

Alimentarea se poate face în două moduri - cu o sursă clasică jack sau cu un injector PoE.

Exemple de utilizare și informații suplimentare pot fi găsite în suportul tehnic.

Producătorul oferă un serviciu cloud MQTT pentru afișarea stărilor și controlul prin Internet. Datorită acestui serviciu, ieșirile pot fi comutate sau stările controlerului LAN pot fi monitorizate în rețeaua locală fără a fi nevoie de rutare, dar funcționarea serviciului nu poate fi garantată. Dacă utilizați serviciul MQTT, puteți utiliza și aplicația mobilă. Este disponibilă pentru dispozitivele cu sistemul Android și vă permite să controlați ieșirile și să monitorizați starea și valorile intrărilor cu ușurință prin telefon.

Prezentare generală a senzorilor și dispozitivelor acceptate în prezent

Intrări analogice

Tensiune alternativă: AC-meter
Curent alternativ: SCT-013-000, SCT-013-030
Curent continuu: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P
Senzor de temperatură: PT1000 (cu rezistor suplimentar)

Intrări logice (digitale)

Senzor magnetic de deschidere a ușii etc.
Senzor de mișcare în infraroșu
Buton pentru comutare manuală cu opțiune de mod bistabil
Contor de impulsuri de la contorul de electricitate sau de apă
Contor de timp între resetările succesive ale intrărilor pentru măsurarea, de ex. , a duratei operațiilor în procesele industriale

Magistrală 1Wire

Senzor de temperatură DS18B20

Magistrală I2C

Umiditate, temperatură, presiune atmosferică: BME280
Umiditate, temperatură: AM2301B, AHT20, AHT25, AM2320, HTS221
Particule în suspensie: SPS30, APM10, PM1, PM2.5, PM4, PM10
CO2: SCD40, ACD10
Ecran OLED de 0,96"

Port serial

Senzor de particule SPS30 și SDS011
CO2: MH-Z16, MH-Z19
Invertoare fotovoltaice Duraluxe
Senzor de distanță cu ultrasunete
Scaner de coduri de bare 2D

Modbus RTU

Contoare de energie bidirecționale Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (măsurarea puterii, energiei, tensiunii, curentului și a altor parametri în funcție de contor)
Încărcătoare solare Epever Tracer
Invertoare fotovoltaice Sofarsolar
Alte dispozitive și senzori prin configurare proprie

Modbus TCP

Unitatea de control Modbus poate citi senzorii conectați la controlerul LAN (testat cu Siemens LOGO)

Client HTTP

Prize inteligente Wi-Fi cu firmware Tasmota
Afișarea datelor de la senzori în imaginea de la cameră
Controlul releului folosind Smart Relay
